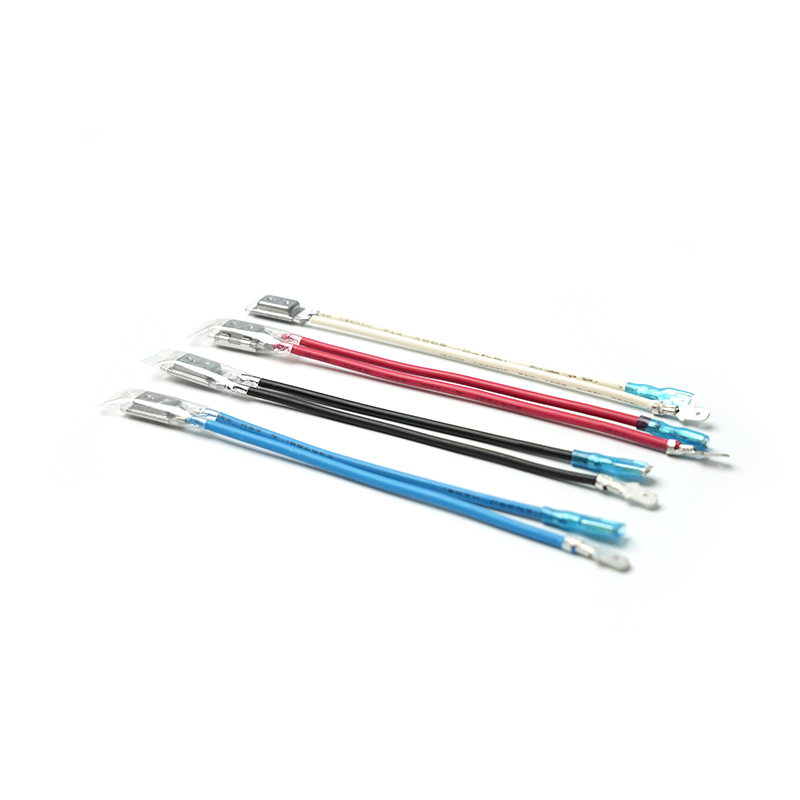

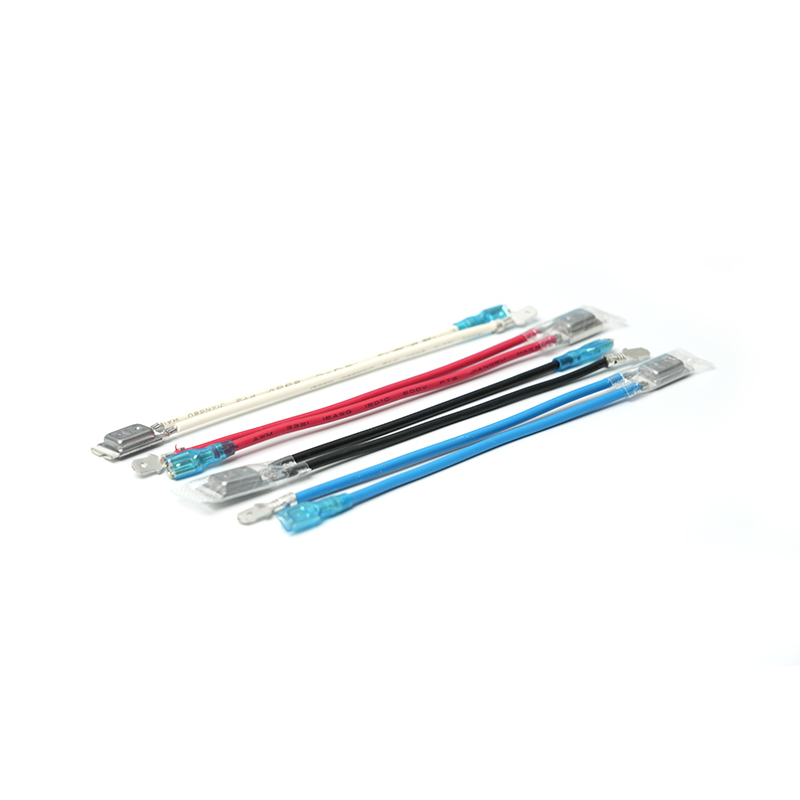

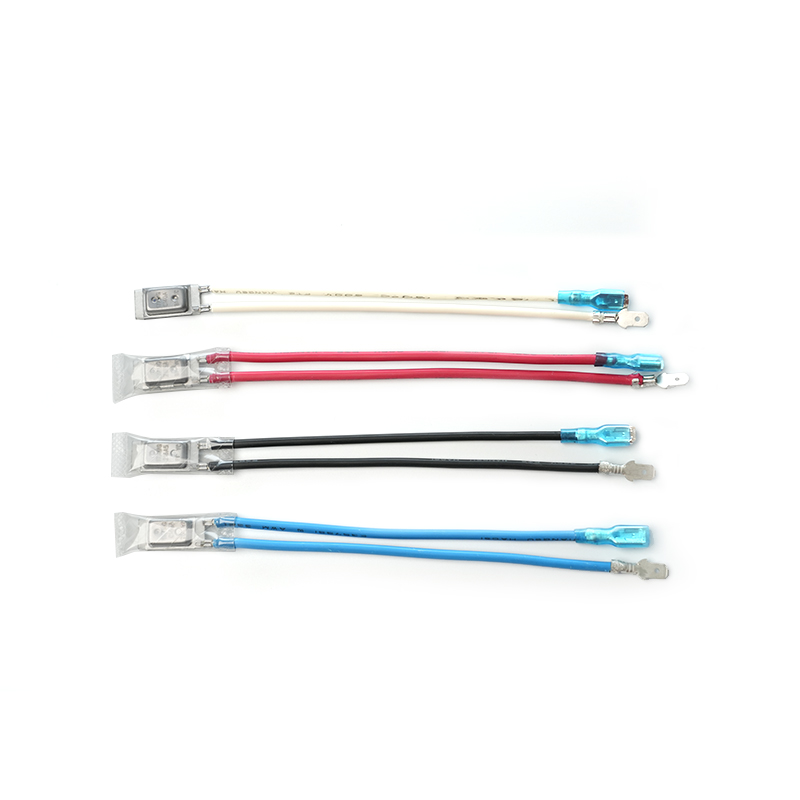

17am + PTC 유형 열 보호기

주요 기능과 이점

향상된 보호 : 바이메탈 감지와 PTC 가열의 조합은 열 및 전기 과부하 모두에 대한 안정적인 보호를 보장합니다.

소형 디자인 : 작은 크기와 가벼운 디자인을 사용하면 다양한 응용 분야에 쉽게 통합 할 수 있습니다.

신뢰할 수있는 작동 : 스냅 액션 메커니즘은 정확하고 일관된 트립을 제공합니다.

광범위한 응용 분야 : 변압기, 배터리, 조명기구, 청소기, 워터 펌프, 전기 도구, 가열 패드 및 가정용 기기를 포함한 다양한 전기 기기에 적합합니다.

전압 등급 :

AC 125V/16A

AC 230V/8A

DC 16V/20A

트리핑 온도 범위 : 50 ° C ~ 180 ° C

온도 내성 : ± 5 ° C 또는 ± 8 ° C

작업 원칙

열 감지 :

보호기 내의 바이메탈 디스크는 열과 전류를 감지합니다.

온도 또는 전류가 미리 결정된 임계 값을 초과하면 디스크가 열려 전원 공급 장치를 방해합니다.

PTC 가열 요소 활성화 :

회로를 파괴하는 행위는 PTC 가열 요소를 트리거합니다.

이 요소는 열을 생성하여 초기 과열 이벤트가 가라 앉은 후에도 트립 상태에서 보호기를 유지합니다.

수동 재설정 :

전원 공급 장치가 수동으로 중단되고 장치가 냉각 될 때까지 보호기는 트립 상태에 남아 있습니다.

온도가 정상으로 돌아 오면 바이메탈 디스크가 재설정되어 전원 공급 장치가 재개 될 수 있습니다.
